1. Mô hình hệ thống



2. Các khu vực lắp đặt chủ yếu:

- Khu vực quan sát cửa chính (cửa ra vào): Là khu vực quan trọng, cần giám sát 24/24. Khu vực này quan sát việc ra vào cửa khách hàng và ghi hình lại sự xâm nhập bất hợp pháp.
- Khu vực quan sát toàn cảnh: Khu vực này quan sát tổng quát sàn giao dịch, nhìn được toàn bộ nhân viên giao dịch, nhân viên kiểm soát, toàn bộ khách hàng ngồi giao dịch và khách hàng chờ ngoài ghế chờ.
- Khu vực quan sát kho tiền: Đây là khu vực trọng yếu của ngân hàng, khu vực này cất giữ két và tiền. Camera được lắp đặt để nhận dạng được mặt người vào kho tiền, ghi hình lại sự xâm nhập trái phép và quan sát mọi hoạt động ra vào của nhân viên kho quỹ.
- Khu vực quan sát quầy giao dịch với khách hàng: Mọi hoạt động giao dịch giữa nhân viên giao dịch và khách hàng sẽ được ghi hình lại, để nhận biết được mặt khách hàng giao dịch cũng như giao dịch viên. Camera quầy giao dịch được lắp đặt để nhận biết mệnh giá tiền, loại tiền khi giao dịch và đọc được số trên máy đếm tiền.

3. Hệ thống thiết bị:

Camera quan sát cửa chính   Camera cửa chính là loại: Độ phân giải 1280x960 (1.3MP) ở tốc độ 30 hình/giây đa luồng hình ảnh, có thể cài đặt đến 8 vùng hình độc lập thuận tiện cho việc theo dõi mặt người đi qua cửa. Ghi hình trực tiếp lên SD card khi máy tính trung tâm chưa hoạt động, khi có máy tính sẽ chuyển ngay về máy tính trung tâm.	​Camera quan sát toàn cảnh Camera quan sát toàn cảnh sử dụng là  loại có độ phân giải cao 1920x1080 (HDTV 1080p – 2MP) ở tốc độ 30 hình/giây, góc rộng 1180 ngang. Ghi hình trực tiếp lên SD card khi máy tính trung tâm chưa hoạt động, khi có máy tính sẽ chuyển ngay về máy tính trung tâm, ghi hình khi có chuyển động.
Camera quầy giao dịch    Các bàn giao dịch được theo dõi ghi hình bằng camera IP: góc rộng 1180 ngang độ phân giải cao 1920x1080 (HDTV 1080p – 2MP) tốc độ hình ảnh 30 hình/giây. Hai bàn giao dịch liền kềđược theo dõi bởi một camera, do vậy cấu hình 1 chi nhánh giao dịch thường có 4 camera loại này thay vì 6 camera như các giải pháp độ phân giải thấp hơn	Camera quan sát kho tiền  Camera theo dõi cửa kho tiền loại IP: độ phân giải 1280x800 tốc độ 30 hình/giây đa luồng hình ảnh , có thể cài đặt đến 8 vùng hình độc lập thuận tiện cho việc theo dõi mặt người đi qua cửa. Ống kính 2.5 – 6mm auto-Iris. Ghi hình trực tiếp lên SD card khi máy tính trung tâm chưa hoạt động, khi có máy tính sẽ chuyển ngay về máy tính trung tâm.
Máy tính trung tâm Máy tính trung tâm dùng để quản lý sự kiện hình ảnh và hiển thị theo dõi các camera trong mạng lưới. Loại máy sử dụng: Dell Optiplex 390DT i5-2400 (Intel Core i5-2400 3.10GHz, Ram 2GB, HDD 1 TB, VGA Intel HD 2000)   Linux + 1 HDD 3TB	Màn hình chạm cảm ứng  Màn hình công nghệ chạm cảm ứng: LCD HP 2206tm Touchscreen để theo dõi camera và xem lại các sự kiện. Công nghệ cảm ứng đa điểm. Kích thước: 21.5", độ phân giải 1920 x 1080 dpi, độ phân giải: Full HD,  Màn hình gương wide 16:9

4. Tính năng cụ thể mỗi loại camera

 Camera quan sát cửa chính

Camera cửa chính giám sát người ra vào ngân hàng

Camera cửa chính: được lắp trên tường nhìn thẳng cửa ra vào để quan sát và nhận diện rõ mặt người ra vào ngân hàng. Với độ phân giải cao: 1280x960(1.3MP), công nghệ hồng ngoại, chống ngược ánh sáng, lập trình tự động bảo mật báo động mất hình trong camera, có thể giám sát 24/24 và ghi hình trực tiếp trên SD card khi máy tính trung tâm chưa hoạt động, giúp giám sát mọi sự xâm nhập bất hợp pháp vào bên trong ngân hàng.

Camera quan sát toàn cảnh

Camera toàn cảnh quan sát khu vực chờ tại phòng giao dịch

Camera toàn cảnh: độ phân giải cao 1920x1080 (HDTV 1080p – 2MP) ở tốc độ 30 hình/giây – có thể quan sát tổng thể sàn giao dịch, nhìn được toàn bộ nhân viên giao dịch, nhân viên kiểm soát và khách hàng ngồi chờ tại ghế chờ. Camera này được lắp chính giữa trên trần của phòng chờ giao dịch, M3005V có góc rộng 1180ngang, ở độ cao 3.5m có thể quan sát được diện tích lên tới 11.5x6.5m2, đảm bảo quan sát được mọi hoạt động diễn ra trong phòng chờ giao dịch và chế độ ghi hình trực tiếp lên SD card giúp lưu trữ được dữ liệu khi tắt máy tính.

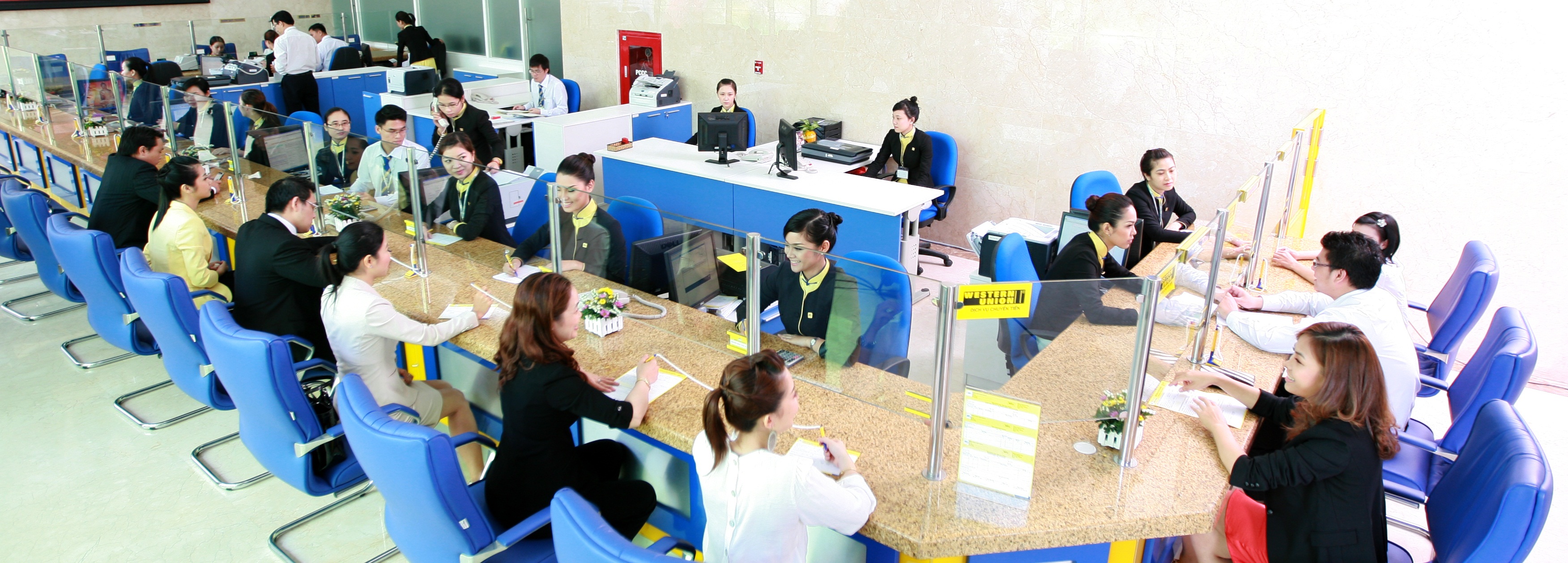

 Camera quan sát Quầy giao dịch

Camera quầy giao dịch

Camera tại các bàn giao dịch là loại camera được gắn vào giá inox nhìn thẳng xuống bàn giao dịch, khoảng cách từ camera đến mặt bàn giao dịch là 1.20 – 1.30 mét. Camera có góc quan sát rộng 1180 ngang độ phân giải cao 1920x1080 (HDTV 1080p – 2MP) tốc độ hình ảnh 30 hình/giây, có thể xác định mệnh giá tiền, loại tiền khi giao dịch, đọc được số trên máy đếm tiền, quan sát được khách hàng và nhân viên giao dịch. Với độ phân giải cao, 2 bàn giao dịch liền kề có thể được theo dõi bởi một camera, do vậy cấu hình 1 chi nhánh giao dịch thường có 4 camera loại này thay vì 6 camera như các giải pháp độ phân giải thấp hơn.

Camera quan sát kho tiền

Camera kho tiền

Camera kho tiền sử dụng loại được gắn lên tường, nhìn hướng thẳng cửa ra vào để quan sát mặt người ra vào kho tiền. Camera theo dõi cửa kho tiền loại IP độ phân giải 1280x800 tốc độ 30 hình/giây đa luồng hình ảnh, có thể cài đặt đến 8 vùng hình độc lập thuận tiện cho việc theo dõi mặt người đi qua cửa. Ống kính 2.5 – 6mm auto Iris, ghi hình trực tiếp lên SD card không cần hệ thống máy chủ trung tâm.
